皮帶輪加熱器
技術參數:
型號規(guī)格 GJ30 | 額定容量 (KVA) | 適用工件尺寸(mm) | 結構 | |||
內徑 | 外徑≤ | 寬度≤ | ||||
下限 | 上限 | |||||
K-3A | 15 | 20-70 | 300 | 根據工件尺寸商定 | 120 | 開啟式 |
K-4A | 20 | 25-90 | 350 | 200 | ||
K-5A | 30 | 40-110 | 520 | 230 |

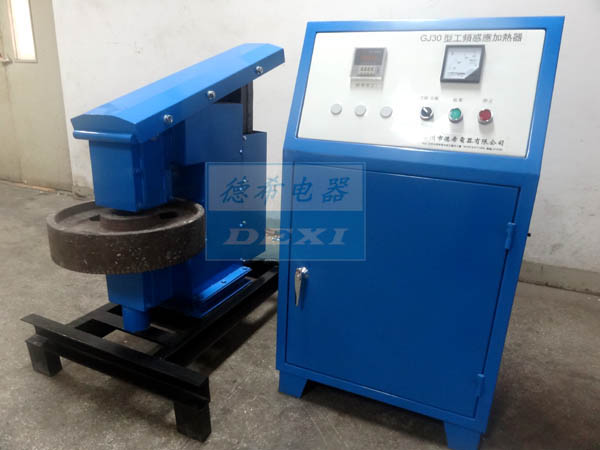

皮輪加熱器加熱器由干式自冷工頻感應加熱裝置(以下簡稱主機)與控制設備兩部分組成。
齒輪加熱器的結構與工作原理:
1、短路加熱: 齒輪加熱器的主機為一組特殊結構的變壓器,可移動的軛鐵用以直接穿套齒輪或其它被加熱工件。工作時,接通齒輪加熱器主機的電源,工件(相當于副邊繞組)因磁場感應產生短路電流而被加熱。
2、渦流加熱: 被加熱工件與主機的鐵芯組成一閉合的磁回路,工作時,工件中通過主機的磁力線產生渦流而被快速加熱。
4)齒輪加熱器的安裝調試:
1、齒輪加熱器的控制箱及主機分別安裝到合適的地方。主機左右方向應水平,前后垂直方向允許向后傾斜但不大于3度。
2、齒輪加熱器安裝完成后,在使用前需要按電氣原理圖復核,檢查接線是否有誤。
3、檢查正確無誤后,合上開關,接通電源,此時電壓表應有指示。
4、被加熱工件放置到主機鐵蕊中間活動軛鐵的下面,將齒輪加熱器的軛鐵輕輕向下移動,使之與工件吻合(若工件厚度尺寸不變,可調節(jié)主機后杠桿橋下面的定位螺釘,使軛鐵與工件保持2mm的間距,以方便連續(xù)操作)。至此,調試結束,可投入使用。中型齒輪聯軸器加熱器首推常州市德希電器有限公司。
